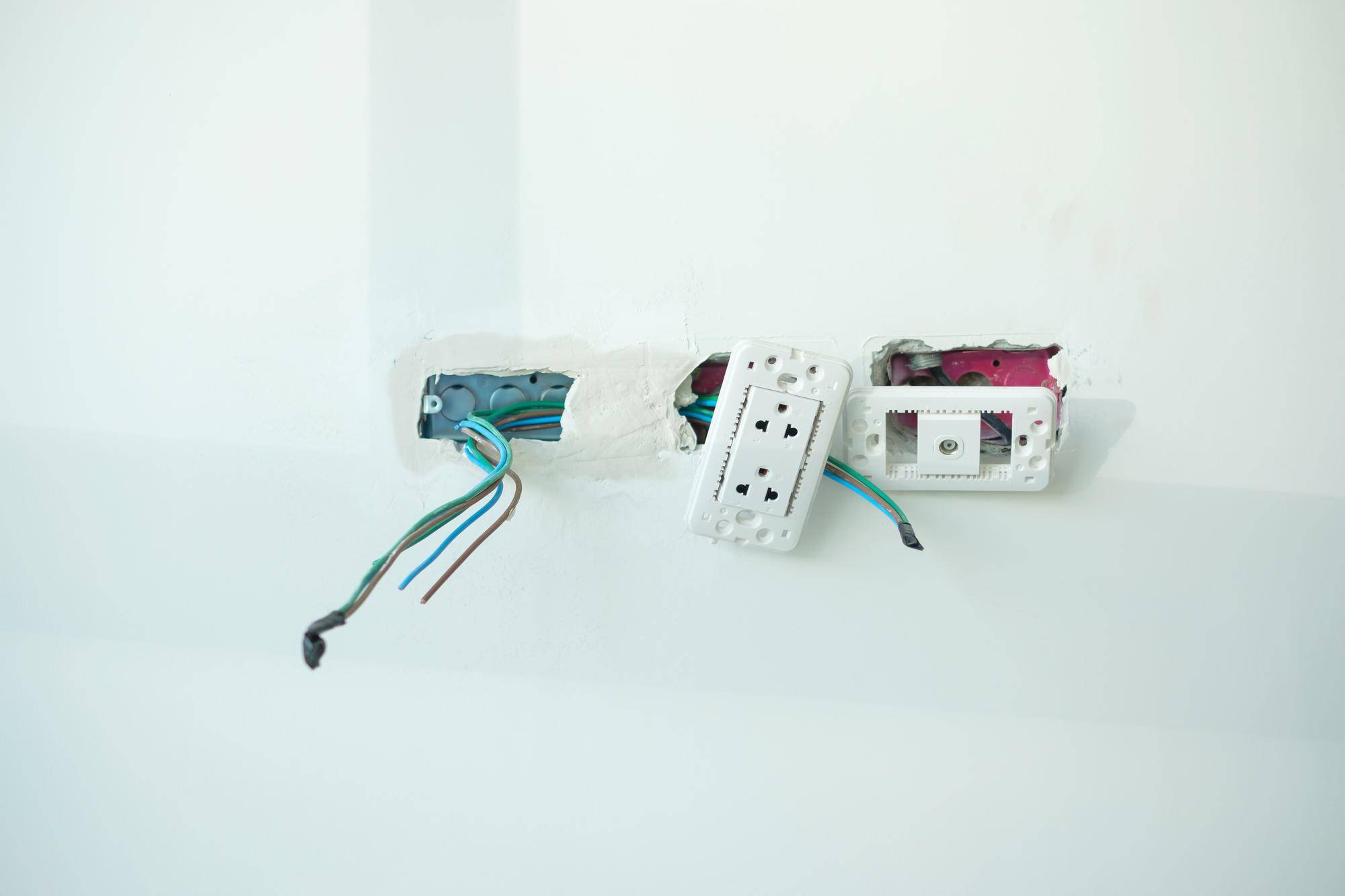

Jak podłączyć gniazdo z czterema kablami bez błędów?

W skrócie: aby podłączyć gniazdo w instalacji z czterema kablami bez błędów, najpierw odłącz zasilanie, sprawdź brak napięcia, rozpoznaj żyły PE, N i L, zdejmij izolację na ok. 0,8–1,5 cm, a następnie podłącz kolejno ochronny PE, neutralny N i na końcu fazowy L, na koniec dokładnie dokręć zaciski i skontroluj poprawność działania próbnikiem [1][2][3][4]. Prawidłowa identyfikacja przewodów oraz zachowanie właściwej kolejności podłączeń jest kluczowe dla bezpieczeństwa i niezawodności [1][3][4].

Czym jest gniazdo z czterema kablami i co oznaczają L, N, PE?

Gniazdo z czterema kablami najczęściej oznacza, że oprócz przewodów ochronnego PE, neutralnego N i fazowego L w puszce znajduje się dodatkowa żyła prowadzona dalej do kolejnego punktu instalacji jako przewód przelotowy [1][3][4].

Podstawowe oznaczenia są niezmienne: PE to przewód ochronny, N to neutralny, a L to fazowy. Te trzy żyły muszą trafić w gnieździe na odpowiednie zaciski zgodnie z oznaczeniami producenta [1][3][4].

Jak bezpiecznie przygotować się do podłączenia?

Wyłącz obwód w rozdzielnicy i potwierdź brak napięcia na przewodach próbnikiem lub miernikiem. To absolutna podstawa przed jakimikolwiek pracami montażowymi [1][2][3].

Przygotuj narzędzia i akcesoria: wyłącznik lub rozłącznik w rozdzielnicy, próbnik napięcia lub miernik, śrubokręt, ściągacz izolacji, zaciski gniazda oraz przewody o właściwych oznaczeniach. Taki zestaw minimalizuje ryzyko pomyłek i przyspiesza pracę [2][1][3].

Jak rozpoznać przewody i zaciski w gnieździe?

Sprawdź oznaczenia na korpusie gniazda. W typowym układzie bolec ochronny znajduje się na środku, zacisk N po prawej stronie, a L po lewej patrząc od frontu gniazda. Stosuj się do symboli L, N i uziemienia/PE umieszczonych przez producenta [1][3][4].

W instalacjach z czterema żyłami dodatkowy przewód pełni zwykle funkcję przelotową do następnego punktu lub jest elementem innego układu instalacji. Zanim rozpoczniesz montaż, upewnij się jaka jest jego rola w danym obwodzie [1][5][4].

Jak podłączyć gniazdo z czterema kablami krok po kroku?

Stosuj sprawdzoną sekwencję: odłączenie zasilania, weryfikacja braku napięcia, przygotowanie końcówek przewodów, podłączenie do właściwych zacisków, kontrola i test działania. Taką kolejność rekomendują praktyczne poradniki montażowe [1][2][3].

Zdejmij izolację na końcówkach żył na ok. 0,8–1,5 cm w zależności od wymagań zacisków. W wielu materiałach wskazuje się około 1 cm lub 0,8–1 cm jako typowy zakres odsłonięcia przewodnika [2][6]. Jeśli pracujesz z przewodem 4‑żyłowym, warto założyć tulejki zaciskowe przed montażem dla poprawy jakości i trwałości połączenia [6].

Podłączaj przewody w zalecanej kolejności. Najpierw przewód ochronny PE, następnie neutralny N, a na końcu fazowy L. Taki porządek ogranicza ryzyko przypadkowego zwarcia i zwiększa bezpieczeństwo pracy [1][3][4].

Umieść żyły w odpowiednich zaciskach zgodnie z oznaczeniami gniazda. W typowym schemacie PE trafia do bolca środkowego, N do prawej, a L do lewej strony patrząc od frontu. Po osadzeniu przewodów dokładnie dokręć śruby zacisków [1][3][4].

Na czym polega przewód przelotowy i połączenie kolejnych gniazd?

Przewód przelotowy umożliwia doprowadzenie zasilania do kolejnego punktu instalacji. W praktyce oznacza to obecność czwartej żyły w puszce gniazda, która jest prowadzona dalej w układzie przelotowym, co pozwala zasilić następne gniazda w szeregu [5][4].

W takim układzie kluczowe jest zachowanie ciągłości przewodów oraz konsekwentne przyporządkowanie żył do tych samych funkcji na każdym etapie przelotu, aby nie dopuścić do zamiany L z N i utraty ochrony PE [1][5][4].

Jakie błędy występują najczęściej i jak ich uniknąć?

Najpoważniejsze błędy to zamiana przewodów L i N, pominięcie lub błędne podłączenie PE, a także niedokładne dokręcenie zacisków. Każdy z nich może spowodować zwarcie, brak ochrony przeciwporażeniowej lub niestabilną pracę obwodu [1][3][4].

Unikaj problemów poprzez jednoznaczną identyfikację żył na podstawie oznaczeń, stosowanie próbnika napięcia, trzymanie się zalecanej kolejności podłączeń oraz kontrolę momentu dokręcania śrub zaciskowych [1][2][3].

Co sprawdzić po zakończeniu montażu?

Po zmontowaniu gniazda jeszcze raz zweryfikuj osadzenie przewodów, zgodność z oznaczeniami L, N i PE, a także jakość dokręcenia. Włącz zasilanie i wykonaj test próbnikiem lub miernikiem, aby potwierdzić obecność fazy na zacisku L oraz ciągłość ochrony PE [1][2][3][4].

Kontrola końcowa ogranicza ryzyko ukrytych usterek i weryfikuje czy układ przelotowy został zachowany bez przerw w ciągłości przewodów [1][5][4].

Dlaczego dokręcenie zacisków i kontrola testerem są kluczowe?

Solidnie dokręcone zaciski zapewniają stabilność elektryczną i mechaniczną połączeń, co zmniejsza grzanie oraz ryzyko poluzowania pod wpływem drgań i obciążenia. Regularnie podkreślają to materiały poradnikowe [1][2][3].

Próbnik lub miernik pozwala potwierdzić brak napięcia przed pracami oraz poprawność podłączeń po montażu, co jest elementarnym wymogiem bezpiecznej eksploatacji gniazda [1][2][3].

Kiedy wezwać elektryka z uprawnieniami?

Jeśli nie potrafisz jednoznacznie zidentyfikować funkcji czwartej żyły, nie masz pewności co do roli przewodu przelotowego lub nie dysponujesz odpowiednimi narzędziami i wiedzą, wezwij specjalistę. Błędna identyfikacja L, N i PE grozi awarią i utratą ochrony przeciwporażeniowej [1][3][4].

Podsumowanie

Podłączanie gniazda w układzie z czterema kablami wymaga trzymania się sprawdzonego schematu: odłączenia zasilania, weryfikacji braku napięcia, przygotowania końcówek, podłączenia w kolejności PE, N, L, rzetelnego dokręcenia i testu końcowego. Taki proces jest powtarzalnie rekomendowany w poradnikach i pozostaje zgodny z praktyką montażową [1][2][3][4]. Choć nie ma jednoznacznych statystyk opisujących częstość spotykania gniazd z czterema kablami, źródła prezentują spójne zasady bezpieczeństwa i montażu, które warto konsekwentnie stosować [2][1][3].
