Jak podłączyć kontakt do prądu i czego przy tym nie przeoczyć?
Aby bezpiecznie podłączyć kontakt do prądu, najpierw wyłącz zasilanie w rozdzielnicy, sprawdź brak napięcia próbnikiem lub miernikiem, a następnie podłącz przewody do zacisków gniazda w kolejności PE → N → L. W typowym gniazdku z bolcem przewód fazowy L podłącz po lewej stronie, neutralny N po prawej, a ochronny PE do styku ochronnego na środku [1][2][3][4][5][3][2][6].
Czym jest kontakt do prądu i jak działa?
Kontakt do prądu, czyli gniazdko elektryczne, to punkt przyłączeniowy obwodu 230 V w instalacji domowej. Standard napięcia dla obwodów gniazdowych w Polsce i w Europie to 230 V [1][7]. Typowe gniazdko ma trzy zaciski i współpracujące z nimi trzy żyły przewodów: fazowy L, neutralny N oraz ochronny PE [3][2][6].
Przewód fazowy L przenosi napięcie robocze do odbiornika, a przewód neutralny N zamyka obwód i umożliwia powrót prądu do źródła [6][8]. Przewód ochronny PE nie służy do normalnego zasilania, tylko do ochrony przeciwporażeniowej i odprowadzenia prądu w razie uszkodzenia izolacji lub przebicia na obudowę, co pozwala zadziałać zabezpieczeniom [9][8][6]. Prawidłowa polaryzacja L i N oraz sprawny PE ograniczają ryzyko porażenia i błędów działania urządzeń, zwłaszcza tych z metalową obudową [3][4][1].
W instalacjach z gniazdem z uziemieniem poprawne podłączenie ma kluczowe znaczenie dla bezpiecznego użytkowania urządzeń gospodarstwa domowego, w tym sprzętów o podwyższonych wymaganiach ochronnych [1].
Jak rozpoznać przewody i zaciski w gniazdku?
Podstawowe oznaczenia przewodów to: L fazowy zwykle brązowy lub czarny, N neutralny niebieski, PE ochronny żółtozielony [3][2][6][7]. Kolory pomagają w identyfikacji, ale zawsze należy zweryfikować funkcję żył i stan instalacji przed podłączeniem, posiłkując się oznaczeniami zacisków i pomiarem [3][7][1].
Gniazdko ma wyraźnie oznaczone zaciski: L dla przewodu fazowego, N dla neutralnego oraz styk ochronny dla PE. W gniazdach z bolcem przyjęty układ to L po lewej stronie, N po prawej, PE do bolca na środku [3][2][6][4][5]. Ten układ i polaryzacja mają znaczenie dla bezpieczeństwa i przewidywalnej pracy zabezpieczeń [3][4][1].
Do podłączenia używaj przewodów o właściwych kolorach i przekroju dopasowanym do obwodu. Dbałość o odpowiedni przekrój i jakość połączeń minimalizuje nagrzewanie i spadki napięcia [3][6].
Jak bezpiecznie przygotować stanowisko pracy?

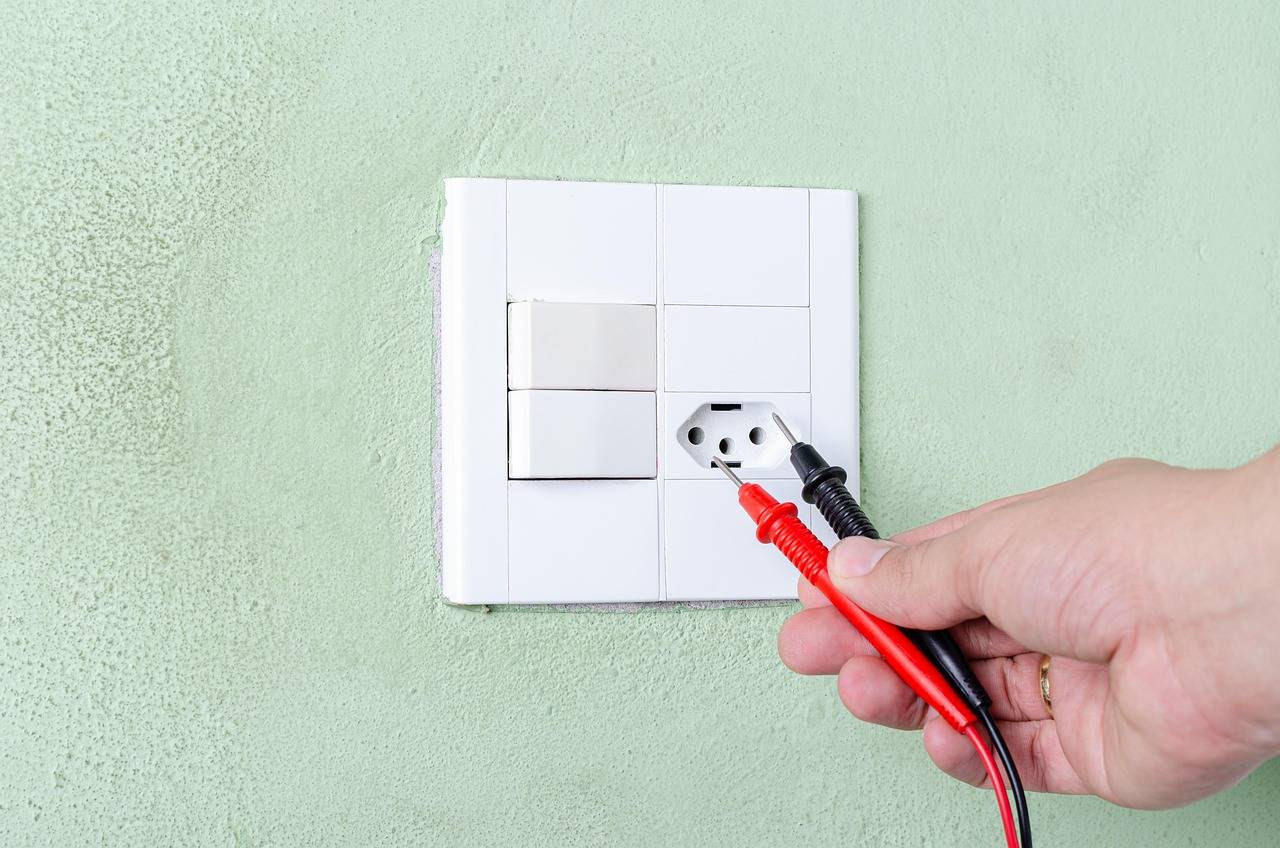

Przed rozpoczęciem prac odłącz zasilanie w rozdzielnicy, a następnie upewnij się, że dany obwód jest beznapięciowy za pomocą próbnika lub miernika. To podstawowa procedura bezpieczeństwa przy pracach w obwodach 230 V [1][7].
Przygotuj niezbędne narzędzia, w tym śrubokręt i sprawny próbnik lub miernik, oraz skontroluj stan puszki, mechanizmu mocowania gniazda i miejsca osadzenia, aby połączenia były stabilne i mechanicznie zabezpieczone [1][10]. W poradnikach instruktażowych akcentuje się konsekwentne trzymanie się kolejności podłączeń i kontrolę braku napięcia przed dotknięciem elementów przewodzących [2][1].
Jak podłączyć kontakt do prądu bezbłędnie?
Po potwierdzeniu braku napięcia przygotuj końcówki przewodów i wprowadź je do właściwych zacisków gniazda, zachowując kolejność PE → N → L. Najpierw podłącz przewód ochronny PE do styku ochronnego, potem przewód neutralny N do zacisku N, a na końcu przewód fazowy L do zacisku L. Dokręcaj śruby tak, aby przewód był solidnie zamocowany i nie wysuwał się pod lekkim obciążeniem [2][1][3][2][6].
Zwróć uwagę na polaryzację frontu gniazda z bolcem, gdzie L powinien znaleźć się po lewej, N po prawej, a PE na bolcu. Sprawdź, czy wprowadzone żyły nie mają uszkodzonej izolacji i czy nie pozostają odsłonięte fragmenty przewodów poza strefą zacisków [3][4][5][3][6].
Po wykonaniu połączeń osadź mechanizm w puszce i zamocuj zgodnie z konstrukcją obudowy. Stabilne i równe osadzenie zmniejsza ryzyko luzowania się połączeń w trakcie użytkowania [1][10].
Dlaczego kolejność i polaryzacja mają znaczenie?
Kolejność podłączeń, czyli najpierw PE, potem N i na końcu L, ogranicza ryzyko przypadkowego pojawienia się napięcia na obudowie gniazda podczas montażu oraz porządkuje prace zgodnie z praktykami bezpieczeństwa zalecanymi w instrukcjach [2][1]. Poprawna polaryzacja L i N wraz z prawidłowym podłączeniem PE minimalizują ryzyko porażenia i anomalii działania urządzeń [3][4][1].
W razie awarii izolacji prąd zostaje odprowadzony przewodem PE do ziemi, co umożliwia szybkie zadziałanie zabezpieczeń i odłączenie zasilania. Brak PE w gniezdzie z uziemieniem oznacza utratę ważnej funkcji ochronnej instalacji [9][8][6]. Odwrócenie L i N nie zawsze uniemożliwia pracę urządzenia, ale obniża poziom bezpieczeństwa i może prowadzić do nieprawidłowego działania zabezpieczeń [3][4][1].
W instalacjach z gniazdami ochronnymi właściwe podłączenie ma szczególne znaczenie przy użytkowaniu sprzętów codziennego użytku wymagających sprawnego uziemienia, co podkreślają materiały doradcze dla użytkowników [1].
Co sprawdzić przed zamknięciem puszki i włączeniem zasilania?
Skontroluj dokręcenie wszystkich zacisków, poprawność umieszczenia żył w oznaczonych gniazdach L, N i PE oraz brak uszkodzeń izolacji. Zweryfikuj, czy zastosowany przewód spełnia wymagania obwodu pod względem przekroju i barw, a kolory odpowiadają funkcjom żył, pamiętając o weryfikacji pomiarowej i zgodności z dokumentacją [3][6][3][7].
Sprawdź stabilność mocowania mechanizmu gniazda i osłon w puszce, tak aby nie powstawały naprężenia na przewodach podczas użytkowania. Dopiero po tych kontrolach przywróć zasilanie w rozdzielnicy i dokonaj testu działania, zachowując zasady bezpieczeństwa [1][10][1].
Który przewód gdzie podłączyć w skrócie?
W gnieździe z bolcem obowiązuje układ: L po lewej, N po prawej, PE do styku ochronnego. Żyły rozpoznasz po kolorach: L to zwykle brązowy lub czarny, N to niebieski, PE to żółtozielony. Zawsze potwierdź funkcję żył oznaczeniami na zaciskach i pomiarem, a połączenia wykonuj zgodnie z kolejnością PE → N → L [3][4][5][3][6][7][3][7][2][1].
Po co zaczynać od bezpieczeństwa?
Praca przy obwodach 230 V wymaga rygorystycznego przestrzegania procedur. Wyłączenie zasilania, potwierdzenie braku napięcia, użycie właściwych narzędzi oraz zachowanie poprawnej polaryzacji i uziemienia to proste kroki, które realnie redukują ryzyko porażenia i awarii według zgodnych zaleceń poradników i instrukcji dla użytkowników [1][2]. Sprawny i prawidłowo podłączony przewód ochronny PE jest ostatnią linią obrony, dlatego nie wolno go pomijać ani traktować jako przewodu roboczego [8][6][9].
Podsumowując, aby podłączyć kontakt do prądu poprawnie i bezpiecznie, trzymaj się oznaczeń L, N i PE, przestrzegaj kolejności podłączeń, pilnuj właściwej polaryzacji lewy L i prawy N w gniazdku z bolcem oraz zawsze zaczynaj od odłączenia zasilania i weryfikacji braku napięcia. To zestaw zasad zgodny z aktualnymi wytycznymi i praktyką instalacyjną, który minimalizuje ryzyko błędu i zwiększa bezpieczeństwo użytkowania gniazda [3][4][5][2][1].
