Jak zrobic dodatkowe gniazdko w pokoju bez komplikacji?

Chcesz zrobić dodatkowe gniazdko szybko i bez komplikacji? Najpierw wyłącz zasilanie na zabezpieczeniu obwodu, sprawdź brak napięcia, pobierz zasilanie z istniejącego punktu, poprowadź przewód 3×1,5 mm² do nowej puszki, połącz żyły z użyciem złączek, zamontuj mechanizm i skontroluj testerem działanie gniazda [1][2][3][4][5]. To najprostsza rozbudowa istniejącego obwodu w pokoju z zachowaniem podstawowych zasad bezpieczeństwa i zgodności z normami [1][3][6].

Co oznacza dodatkowe gniazdko w pokoju?

Dodatkowe gniazdko to nowy punkt poboru energii w pomieszczeniu, wykonywany jako przedłużenie istniejącego obwodu lub element nowej linii instalacyjnej, przy poprawnym doborze przewodów i osprzętu [1][3]. W praktyce najczęściej stosuje się rozbudowę zasilania z już zamontowanego gniazda, prowadząc nowy odcinek przewodu do miejsca montażu i kończąc instalację montażem puszki oraz osprzętu [1][3][5].

Jak zaplanować miejsce i liczbę punktów?

Planowanie rozpoczyna się od analizy układu mebli i sprzętów, tak aby gniazdko w pokoju nie chowało się za zabudową i zapewniało wygodny dostęp do podłączeń [7]. Na długich ścianach warto przewidzieć rozmieszczenie co 2 do 3 metrów, a przy strefach użytkowych dodać 1 do 2 punktów nad podstawowy plan, aby uniknąć późniejszego korzystania z listew zasilających [7]. W strefie wypoczynku rekomenduje się po 2 do 3 gniazd po obu stronach miejsca do spania, co ułatwia codzienne ładowanie i zasilanie oświetlenia. Planując okablowanie uwzględnij też zapotrzebowanie stanowisk RTV, komputerowych, oświetleniowych oraz punkt do odkurzacza i ładowarek [7].

Jakie bezpieczeństwo i normy musisz spełnić?

Przed rozpoczęciem jakichkolwiek prac bezwzględnie wyłącz zasilanie na wyłączniku lub bezpieczniku przypisanym do danego obwodu w rozdzielnicy i potwierdź brak napięcia przy pomocy odpowiedniego narzędzia pomiarowego [1][2][4]. Prace prowadź zgodnie z lokalnymi przepisami i normami instalacyjnymi, a stosowany osprzęt dobieraj z uwzględnieniem oznaczeń producenta oraz deklaracji zgodności [2][8][6]. W standardowych pokojach mieszkalnych przyjętym stopniem ochrony jest IP20, co odpowiada typowym warunkom środowiskowym wewnątrz budynku [8].

Jakie materiały i narzędzia przygotować?

Do najprostszej rozbudowy przydadzą się: rozdzielnica z wyłącznikiem lub bezpiecznikiem chroniącym dany obwód, istniejące gniazdko jako punkt poboru zasilania, przewód instalacyjny 3×1,5 mm², puszka instalacyjna podtynkowa, mechanizm gniazda z osłoną, złączki zaciskowe do połączeń oraz tester gniazdek do weryfikacji poprawności działania po montażu [1][2][3][5]. W praktycznych poradach często rekomenduje się złączki sprężynowe, np. WAGO, które ułatwiają wykonanie trwałych i przejrzystych połączeń [3].

Jak poprowadzić przewód i osadzić puszkę?

Po odłączeniu zasilania wyznacz trasę i miejsce montażu gniazda, pamiętając o ergonomii użytkowania oraz unikaniu lokalizacji za ciężkimi meblami [1][7]. Dla gniazd podtynkowych wykonaj otwór pod puszkę, zachowując prawidłowe osadzenie i stabilność, następnie poprowadź przewód z istniejącego punktu do nowej lokalizacji, dbając o mechaniczne zabezpieczenie kabla [1][5]. Najczęstszy schemat obejmuje pobranie zasilania z istniejącego gniazdka, doprowadzenie przewodu do nowej puszki i przygotowanie żył do połączenia [1][3][5].

Jak poprawnie podłączyć żyły L, N i PE?

W typowej instalacji wyróżnia się przewód fazowy L, neutralny N i ochronny PE. Standardowe barwy to brązowy lub czarny dla L, niebieski dla N oraz żółtozielony dla PE, co ułatwia zachowanie właściwej kolejności połączeń [3][4][9]. Nowy odcinek przewodu łączysz z istniejącym okablowaniem w puszce lub w gnieździe z wykorzystaniem złączek zaciskowych, zachowując czytelność i trwałość połączeń [3][9]. Dobierz przekrój przewodu do zabezpieczenia i przewidywanego obciążenia obwodu. W poradach dla typowych pokoi często pojawia się przewód 3×1,5 mm², ale zawsze kieruj się parametrami zabezpieczenia i obciążalnością prądową instalacji [3][10].

Jak zamontować gniazdo i sprawdzić działanie?

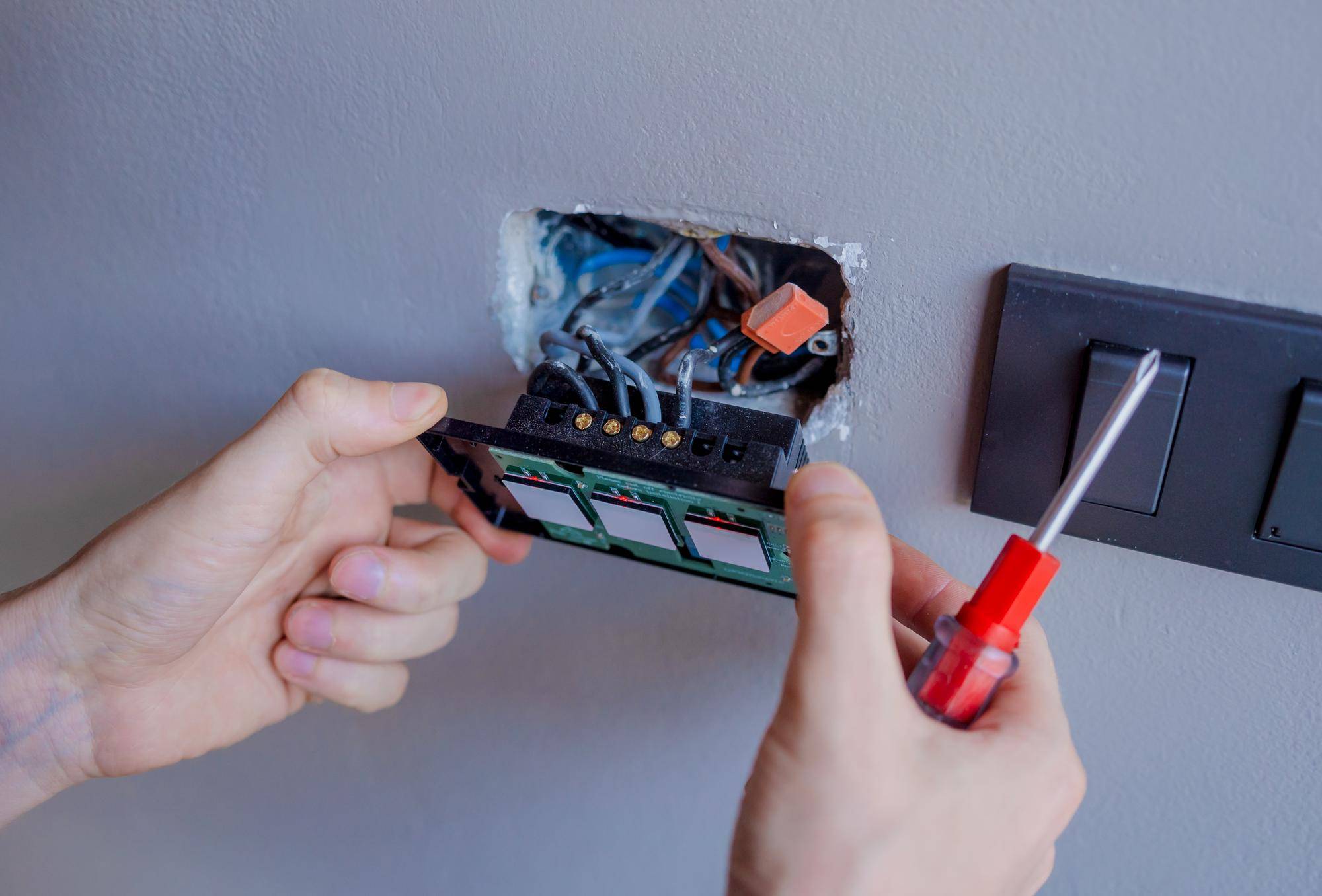

Po przygotowaniu połączeń osadź mechanizm w puszce i dokręć zgodnie z instrukcją producenta, a następnie zamontuj ramkę i osłonę, zapewniając stabilność całego zestawu [1][5]. Włącz zasilanie na zabezpieczeniu i sprawdź testerem gniazd poprawność podłączenia oraz obecność przewodu ochronnego [1]. Zasady prawidłowego montażu, w tym stabilnego dokręcenia zacisków i elementów mechanicznych, są kluczowe dla bezpieczeństwa użytkowania [5].

Ile wynosi prąd znamionowy i jaki stopień ochrony wybrać?

Standardowe gniazda przeznaczone do pomieszczeń mieszkalnych pracują zwykle w zakresie 10 do 16 A, przy czym dla gniazd dwuotworowych stosowane są również wartości 16 do 25 A, zależnie od konstrukcji i przeznaczenia [10][6]. W pokojach mieszkalnych jako domyślny stopień ochrony osprzętu przyjmuje się IP20, odpowiedni dla typowych warunków suchych we wnętrzach [8]. Zawsze sprawdzaj oznaczenia producenta i deklarację zgodności osprzętu z właściwymi normami [8][6].

Dlaczego warto myśleć o gniazdach USB i ergonomii?

W nowszych realizacjach coraz częściej przewiduje się nie tylko liczbę punktów 230 V, ale także strategiczne rozmieszczenie dodatkowych portów USB w łatwo dostępnych miejscach, co poprawia wygodę codziennego ładowania urządzeń przenośnych [7]. Planowanie rozmieszczenia pod konkretne meble i sprzęty, bez chowania punktów zasilania za szafami, znacząco ogranicza konieczność stosowania przedłużaczy w przyszłości [7].

Na czym polega rozbudowa obwodu bez komplikacji?

Najprościej korzystać z istniejącego punktu zasilania, prowadząc możliwie krótką i logiczną trasę przewodu do nowej puszki, z zachowaniem pełnej zgodności z kolorystyką i funkcjami żył oraz użyciem złączek zapewniających pewny styk [1][3][9]. Taki wariant odgałęzienia minimalizuje prace budowlane i skraca czas montażu, pod warunkiem poprawnego doboru przekroju przewodów do zabezpieczenia i spodziewanego obciążenia [3][10]. Pamiętaj, że podłączanie gniazda od gniazda ma zalety w postaci szybkości i ograniczonego zakresu kucia, ale wymaga świadomego podejścia do parametrów obwodu i jakości połączeń.

Najczęstsze błędy i jak ich uniknąć?

• Niewyłączenie zasilania przed rozpoczęciem prac i brak weryfikacji braku napięcia. Zawsze odłącz obwód w rozdzielnicy i sprawdź jego stan narzędziem pomiarowym [1][2][4].
• Błędne rozpoznanie żył i mieszanie kolorów. Stosuj się do standardowych barw dla L, N i PE podczas wykonywania połączeń [3][4][9].
• Luźne lub niepewne połączenia. Używaj odpowiednich złączek zaciskowych i kontroluj dokręcenie elementów mechanicznych osprzętu [3][5].
• Nieprawidłowy dobór przekroju przewodu względem zabezpieczenia i obciążenia obwodu. Kieruj się parametrami prądowymi i zaleceniami dla danej linii [3][10].
• Dobór osprzętu bez wymaganych oznaczeń i niezgodnego z warunkami pomieszczenia. W pokojach stosuj osprzęt o IP20 i z deklaracją zgodności [8][6].
• Pomijanie testu po montażu. Zawsze użyj testera gniazda do sprawdzenia poprawności podłączeń i działania zabezpieczenia ochronnego [1].

Podsumowanie

Wykonanie punktu, jakim jest dodatkowe gniazdko, w najprostszej wersji opiera się na rozbudowie istniejącego obwodu, z pobraniem zasilania z działającego gniazda, poprowadzeniem przewodu 3×1,5 mm² do nowej puszki, montażem mechanizmu oraz kontrolą testerem [1][3][5]. Kluczowe jest wyłączenie zasilania i potwierdzenie braku napięcia, prawidłowe połączenie żył L, N i PE zgodnie z kolorystyką oraz dobór osprzętu zgodny z normami, zwykle o IP20 dla pokojów [1][2][3][8][6][4][9]. Rozsądne planowanie liczby i rozmieszczenia punktów, w tym dodanie rezerwy i uwzględnienie punktów USB, pozwala korzystać z energii wygodnie i bez komplikacji w codziennym użytkowaniu [7].
