Jaki bezpiecznik automatyczny wybrać do domu?
Bezpiecznik automatyczny do domu dobiera się przede wszystkim według rodzaju obwodu, prądu znamionowego oraz charakterystyki zadziałania B, C lub D. W typowych obwodach domowych najczęściej stosuje się wyłącznik nadprądowy typu B lub C, przy czym B jest bardziej czuły, a C lepiej znosi umiarkowane prądy rozruchowe. Typ D rezerwuje się dla obwodów z bardzo dużymi impulsami prądu i rzadko trafia do standardowych instalacji domowych [1][2][3][4][5]. Kluczowe jest dopasowanie prądu znamionowego In do przewodów i obciążenia oraz zapewnienie zgodności z instalacją i selektywności działania zabezpieczeń [4][5][6].

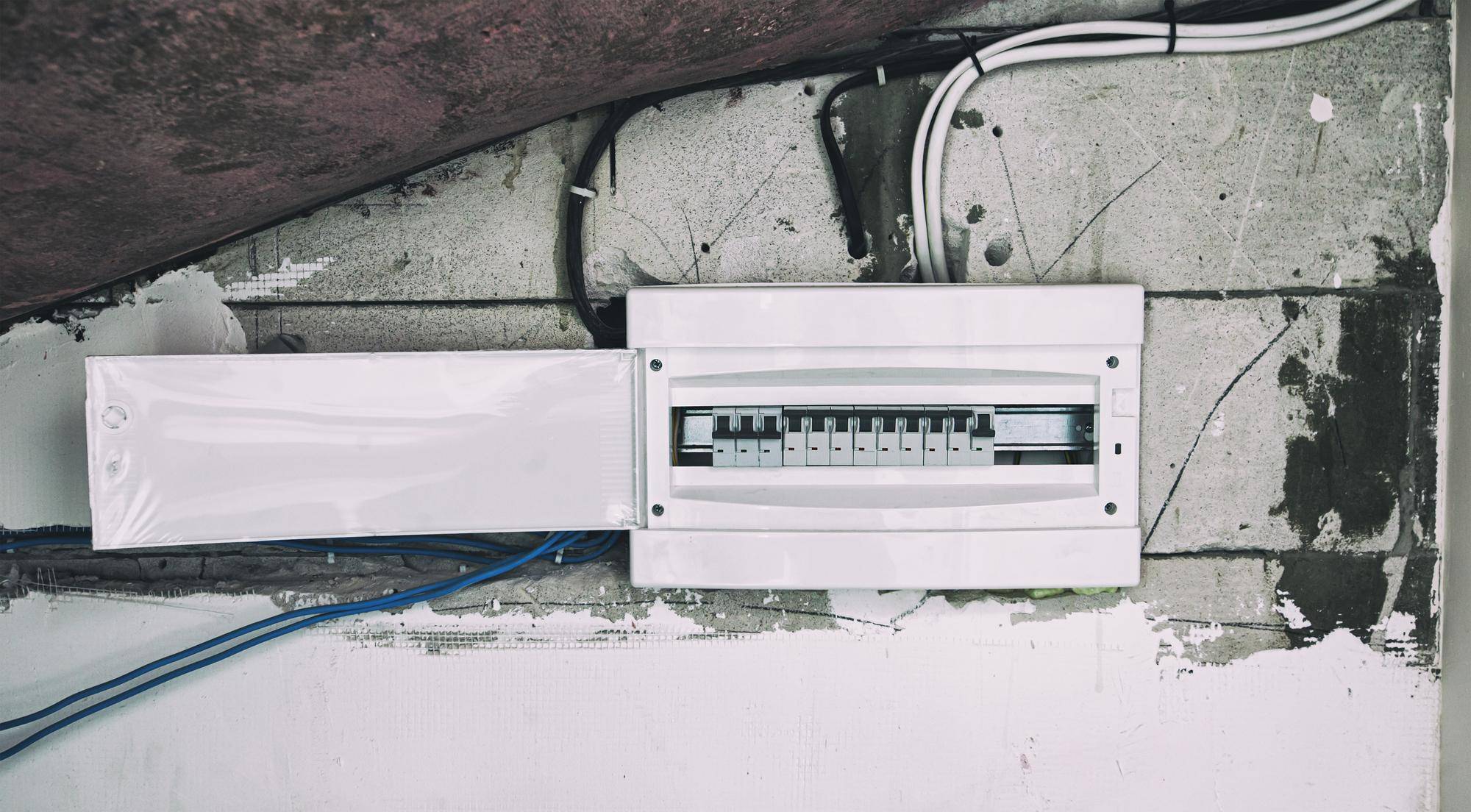

Czym jest bezpiecznik automatyczny w domu?
W instalacji domowej bezpiecznik automatyczny to zazwyczaj wyłącznik nadprądowy, czyli aparat chroniący obwody przed przeciążeniem oraz zwarciem. Chroni przewody przed przegrzaniem i ogranicza skutki zwarć w instalacji [2][3]. Jego zadaniem jest szybkie odłączenie uszkodzonego obwodu oraz długotrwała ochrona przed nadmiernym obciążeniem, co wymaga prawidłowego doboru do przewodów i charakteru obciążenia [1][4][6].
Jak działa wyłącznik nadprądowy?
Wyłącznik nadprądowy łączy dwa mechanizmy zadziałania. Człon termiczny reaguje na długotrwałe przeciążenie i wyłącza obwód po upływie czasu zależnego od nadmiaru prądu. Człon elektromagnetyczny odpowiada za natychmiastowe wyłączenie przy zwarciu lub bardzo dużym prądzie, co minimalizuje skutki zwarcia [2][4]. Przy przeciążeniu zadziałanie jest opóźnione, a przy zwarciu natychmiastowe, zgodnie z charakterystyką B, C lub D [2][3].
Jaki typ charakterystyki wybrać: B, C czy D?
O wyborze decyduje charakterystyka zadziałania, która określa zakres prądu, przy którym zadziała człon elektromagnetyczny. Charakterystyka B wyzwala przy około 3 do 5 razy In, charakterystyka C przy około 5 do 10 razy In, a charakterystyka D przy około 10 do 20 razy In [2][3][7].
W praktyce domowej B uznaje się za najbardziej czułą, C za bardziej uniwersalną, a D za najbardziej tolerancyjną na duże impulsy startowe. Typ B stosuje się najczęściej w obwodach o małych prądach rozruchowych. Typ C wybiera się, gdy prądy rozruchowe są umiarkowane. Typ D przypisuje się obwodom z dużymi impulsami prądu i rzadziej używa w standardowych instalacjach domowych [1][2][3][7][4][5].
Ile powinien wynosić prąd znamionowy In?
Prąd znamionowy In to podstawowy parametr, który mówi, jaki prąd wyłącznik może przenosić w normalnej pracy. Dobiera się go do przekroju i długości przewodów oraz do przewidywanego obciążenia danego obwodu. Niedopuszczalne jest dobieranie wyłącznika bez odniesienia do parametrów instalacji [2][4][6].
W wielu domowych instalacjach często spotyka się wartości rzędu 16 A w roli popularnego zabezpieczenia obwodów, co bywa określane jako B16 w przypadku charakterystyki B. Zawsze należy jednak weryfikować parametry konkretnego obwodu, ponieważ In musi być zgodny z obciążalnością przewodów i założeniami projektu [8][4][6].
Na czym polega prąd rozruchowy i dlaczego ma znaczenie?
Prąd rozruchowy to chwilowy wzrost prądu przy starcie niektórych urządzeń, szczególnie tych z silnikami, sprężarkami, pompami lub zasilaczami impulsowymi. Im wyższy spodziewany prąd rozruchowy, tym większej tolerancji wymaga charakterystyka wyzwalania, co oznacza zwykle wybór C zamiast B, a w specyficznych przypadkach D [1][4].
W praktyce domowej rośnie znaczenie poprawnego doboru do urządzeń elektronicznych z zasilaczami impulsowymi. Ich charakter pracy może prowadzić do niepotrzebnego wyzwalania zabezpieczenia, jeśli charakterystyka jest zbyt czuła lub In został źle dobrany względem obciążenia [1][4].
Gdzie w instalacji domowej stosuje się poszczególne charakterystyki?
W obwodach oświetleniowych i prostych obciążeniach przeważa charakterystyka B, która zapewnia czułą i szybką reakcję na przekroczenia prądu. W obwodach z urządzeniami o umiarkowanym prądzie rozruchowym często korzysta się z charakterystyki C. Charakterystyka D jest przeznaczona do obwodów z bardzo dużymi impulsami prądu i rzadko znajduje zastosowanie w typowych domach [1][2][7][4][5].
Czy zdolność łączeniowa ma znaczenie w domu?
Zdolność łączeniowa określa maksymalny prąd zwarciowy, który wyłącznik potrafi bezpiecznie przerwać. W instalacjach domowych często spotyka się wartości rzędu 6 kA, co odpowiada popularnym modelom do tej klasy zastosowań. Parametr ten również powinien być zgodny z warunkami zwarciowymi danej instalacji [6].
Dlaczego selektywność zabezpieczeń jest kluczowa?
Selektywność ma zapewnić, że awaria jednego obwodu wyłączy tylko ten obwód, a nie odetnie zasilania w całym domu. Wymaga to prawidłowego doboru In oraz charakterystyk zadziałania kolejnych stopni zabezpieczeń i zgodności z parametrami instalacji [6].
Jak krok po kroku dobrać bezpiecznik automatyczny do domu?
Najpierw określ rodzaj obwodu oraz jego obciążenie, ponieważ to przesądza o doborze prądu znamionowego In i wymaganej charakterystyki wyzwalania [1][5]. Następnie dopasuj In do przewodów i warunków pracy obwodu, aby wyłącznik skutecznie chronił instalację przed przeciążeniem [2][4][6].
Oszacuj prąd rozruchowy i porównaj go z In. Jeśli spodziewane są umiarkowane impulsy, wybierz charakterystykę C, w obwodach o małych impulsach stosuj charakterystykę B. W przypadku bardzo dużych impulsów rozważ charakterystykę D, dbając o zgodność z przewodami i warunkami zwarciowymi [1][2][3][7][4].
Sprawdź zdolność łączeniową aparatu i dopasuj ją do spodziewanych prądów zwarciowych w instalacji. Zweryfikuj selektywność względem zabezpieczeń nadrzędnych, aby awaria w jednym obwodzie nie wyłączała całego budynku [4][6].
Które błędy doboru pojawiają się najczęściej?
Najczęstsze błędy to dobór wyłącznika wyłącznie na podstawie uznania bez analizy przekroju przewodów i obciążenia obwodu, nieuwzględnienie prądów rozruchowych oraz brak weryfikacji selektywności. Skutkiem bywają niepotrzebne wyłączenia albo osłabiona ochrona instalacji [4][6]. Rosnące znaczenie urządzeń elektronicznych z zasilaczami impulsowymi dodatkowo uwydatnia potrzebę świadomego doboru charakterystyki i In [1][4].
Kiedy typ D ma uzasadnienie?
Charakterystyka D jest uzasadniona tam, gdzie występują bardzo duże prądy rozruchowe i potrzebna jest wysoka tolerancja na impuls prądowy. W standardowej instalacji domowej stosuje się ją rzadko, a jej dobór wymaga potwierdzenia zgodności z parametrami przewodów oraz warunkami zwarciowymi danego obwodu [1][2][4].
Na czym oprzeć finalną decyzję?
Finalną decyzję opiera się na pełnym zestawie parametrów obwodu. Podstawą jest właściwy prąd znamionowy In oraz dopasowana do obciążenia charakterystyka B, C lub D. Dodatkowo liczy się prąd rozruchowy, zdolność łączeniowa i selektywność względem zabezpieczeń nadrzędnych. Skuteczny dobór uwzględnia nie tylko typ B, C, D, ale także konkretne obciążenie i pełną zgodność z instalacją, co jest podkreślane w aktualnych materiałach branżowych [1][4][6].
Jaki bezpiecznik automatyczny wybrać do domu?
Wybierz wyłącznik nadprądowy dobrany do rodzaju obwodu, z prądem znamionowym In zgodnym z przewodami i obciążeniem oraz z charakterystyką zadziałania dopasowaną do spodziewanych prądów rozruchowych. Najczęściej sprawdza się charakterystyka B w obwodach o małych impulsach i charakterystyka C przy umiarkowanych impulsach. Charakterystyka D pozostaje rozwiązaniem dla obwodów o bardzo dużych prądach rozruchowych. Zadbaj o odpowiednią zdolność łączeniową i pełną selektywność w ramach całej instalacji [1][2][3][7][8][4][5][6].
