Jakie bezpieczniki zastosować w domu żeby zapewnić ochronę instalacji?
Bezpieczniki do domu dobiera się tak, aby zapewnić ochronę instalacji i użytkowników przed przeciążeniem, zwarciem, porażeniem i przepięciami. W praktyce oznacza to zastosowanie wyłączników nadprądowych dla każdego obwodu, wyłączników różnicowoprądowych o czułości 30 mA dla obwodów ogólnych oraz ograniczników przepięć w rozdzielnicy, z pełnym uwzględnieniem przekrojów przewodów, obciążenia, charakteru odbiorników i warunków użytkowania, zgodnie z wymaganiami PN HD 60364 i zasadami sprawdzania instalacji [1][2][3][4][5][6].
Czym są bezpieczniki i po co je stosować?
Bezpieczniki i aparatura zabezpieczająca mają chronić przewody, urządzenia i ludzi przed skutkami przeciążenia, zwarcia oraz porażenia prądem, a także ograniczać skutki przepięć atmosferycznych i łączeniowych [2][4][5][6]. Klasyczny bezpiecznik topikowy to element jednorazowy, który przerywa obwód po przekroczeniu dopuszczalnego prądu, natomiast wyłącznik nadprądowy wyłącza obwód automatycznie przy przeciążeniu lub zwarciu i jest przeznaczony do wielokrotnego załączania [2][7][4][6]. Wyłącznik różnicowoprądowy reaguje na prąd upływu będący różnicą między prądem wpływającym i wypływającym, co służy przede wszystkim ochronie przed porażeniem elektrycznym [8][9][4][6]. Ogranicznik przepięć odprowadza energię krótkotrwałego impulsu przepięciowego do uziemienia lub przewodu ochronnego, dzięki czemu zabezpiecza instalację i przyłączone urządzenia [2][4][5][6].
Jakie rozwiązania stosować w nowoczesnej instalacji?
W nowoczesnych instalacjach domowych stosuje się przede wszystkim wyłączniki nadprądowe zamiast bezpieczników topikowych, a do ochrony przeciwporażeniowej wyłączniki różnicowoprądowe dobrane do zakresu i charakteru obwodów [2][4][6]. Ochronę przed przepięciami atmosferycznymi i łączeniowymi realizuje ogranicznik przepięć zainstalowany w rozdzielnicy w układzie współpracującym z uziemieniem i systemem ochrony przeciwporażeniowej [5][6]. Takie zestawienie aparatury jest spójne z wymaganiami norm dotyczącymi doboru zabezpieczeń do charakterystyki obwodów, warunków środowiskowych oraz sposobu użytkowania instalacji [1][3][6].
Jak dobrać zabezpieczenia do obwodów?
Dobór zabezpieczeń musi uwzględniać przekrój przewodów, spodziewane obciążenie i charakter odbiorników. Zabezpieczenie powinno zadziałać wcześniej niż dojdzie do uszkodzenia izolacji lub przegrzania przewodów, co ogranicza ryzyko pożaru i uszkodzeń instalacji [1][3][4][6]. W praktyce każdy obwód otrzymuje osobny wyłącznik nadprądowy, natomiast wybrane obwody wyposaża się dodatkowo w RCD zgodnie z przeznaczeniem i warunkami eksploatacji [5][6]. Aparatura nadprądowa w wykonaniu MCB jest przewidziana typowo do prądów do 125 A, natomiast dla wyższych prądów stosuje się rozwiązania klasy MCCB, co porządkuje dobór urządzeń także na etapie projektowania rozdzielnicy domowej [5].
Co powinno znaleźć się w rozdzielnicy?

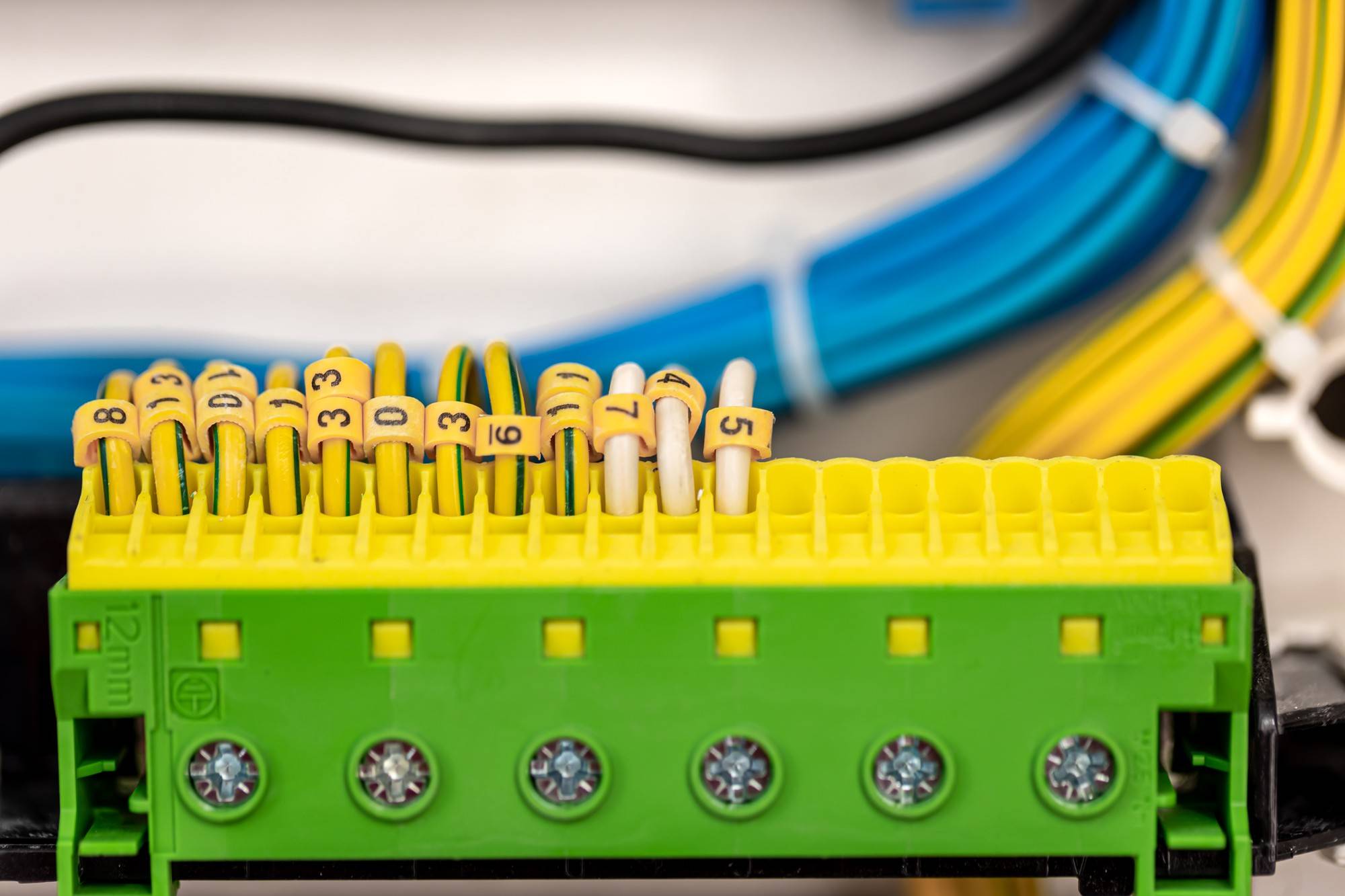

W kompletnej rozdzielnicy przewiduje się rozłącznik główny, ogranicznik przepięć, zestaw wyłączników nadprądowych dla poszczególnych obwodów, odpowiednio dobrane wyłączniki różnicowoprądowe oraz poprawnie wykonane układy szyn PE i N z właściwym uziemieniem i połączeniami wyrównawczymi [5][6]. W praktyce instalacyjnej ogranicznik przepięć zaleca się montować bezpośrednio za rozłącznikiem głównym, przed częścią chronioną przez RCD, co redukuje ryzyko niepożądanego zadziałania RCD przy impulsach przepięciowych i poprawia koordynację ochrony [5]. Skuteczność SPD zależy od prawidłowego układu uziemienia oraz właściwej współpracy z pozostałą aparaturą rozdzielnicy [5][6].
Dlaczego sam wyłącznik nadprądowy nie wystarczy?
Wyłącznik nadprądowy chroni przewody i instalację przed skutkami przeciążenia i zwarcia, lecz nie zapewnia właściwej ochrony przed porażeniem przy dotyku pośrednim i nie wykrywa niebezpiecznych prądów upływu. Z tego powodu musi współpracować z wyłącznikiem różnicowoprądowym, który dopełnia ochronę użytkowników zgodnie z zasadami ochrony przeciwporażeniowej określonymi w normach [8][4][6]. Odrębną funkcję pełni ogranicznik przepięć, który nie chroni przed przeciążeniem ani zwarciem, lecz odprowadza energię impulsu przepięciowego, co zapobiega uszkodzeniom izolacji i elektroniki [5][6].
Jak działają MCB, RCD i SPD w sytuacjach awaryjnych?
Przy przeciążeniu wzrasta temperatura żył przewodów, dlatego wyłącznik nadprądowy musi odciąć zasilanie zanim nastąpi degradacja izolacji i zanim pojawi się zagrożenie pożarowe [2][4][6]. Przy zwarciu prąd gwałtownie rośnie i urządzenie musi zadziałać bardzo szybko, aby ograniczyć skutki termiczne i dynamiczne w instalacji [2][4][6]. RCD porównuje prąd wpływający i wypływający, a wykryta różnica oznacza potencjalny upływ do ziemi lub przez ciało człowieka, co inicjuje szybkie wyłączenie zasilania w chronionym obwodzie [9][5][6]. SPD przejmuje krótkotrwały impuls przepięciowy i kieruje go do układu ochronnego, dzięki czemu ogranicza poziom napięcia w instalacji do wartości bezpiecznych dla izolacji i urządzeń [5][6].
Jaką czułość RCD wybrać?
W materiałach branżowych wskazuje się 30 mA jako standardową czułość RCD dla obwodów gniazdowych i oświetleniowych, co zapewnia wymaganą ochronę dodatkową użytkowników w typowych warunkach domowych [5]. Dobór czułości i rozmieszczenia RCD należy prowadzić zgodnie z wymaganiami norm ochrony przed porażeniem i w oparciu o analizę warunków środowiskowych oraz sposobu użytkowania poszczególnych obwodów [1][8][3][6].
Które obwody w domu wymagają jakiej ochrony?
Obwody ogólne wyposaża się w wyłączniki nadprądowe dobrane do przekroju i obciążenia, a obwody narażone na kontakt użytkownika z częściami przewodzącymi dostępnie wymagają ochrony dodatkowej z użyciem RCD 30 mA zgodnie z zasadami ochrony przeciwporażeniowej. Grupy obwodów mogą być objęte wspólnym RCD, o ile zapewniona jest selektywność i właściwa koordynacja zabezpieczeń [5][6]. W rozdzielnicy domu przewiduje się podział na kilka obwodów z osobnymi zabezpieczeniami, co podnosi niezawodność zasilania i ułatwia utrzymanie zgodności z kryteriami wyłączenia w wymaganym czasie [5][6].
Na czym polega prawidłowy dobór prądu znamionowego MCB?
Prąd znamionowy wyłącznika nadprądowego dobiera się tak, aby nie przekraczał dopuszczalnego długotrwałego obciążenia przewodów, a jednocześnie zapewniał niezawodne wyłączenie przy przeciążeniu i zwarciu z uwzględnieniem spodziewanych prądów zwarciowych oraz warunków pracy obwodu [1][3][4][6]. W doborze należy uwzględnić przekrój przewodów, charakter obciążenia oraz parametry termiczne i mechaniczne, a także właściwości użytej aparatury zgodnie z jej przeznaczeniem [7][4][6]. Takie podejście gwarantuje, że zabezpieczenie zadziała zanim dojdzie do przegrzania żył lub uszkodzenia izolacji, co jest podstawową zasadą ochrony przed skutkami prądów nadmiernych [1][3][6].
Co z bezpiecznikami topikowymi w domach?
Nowoczesne instalacje domowe opierają się na wyłącznikach nadprądowych, które łączą funkcję zabezpieczenia i wygodę obsługi, jednak bezpieczniki topikowe pozostają dopuszczalnym środkiem ochrony nadprądowej tam, gdzie ich parametry i warunki eksploatacji są właściwie dobrane. W praktyce domowej rozwiązania MCB dominują, a dobór aparatury powinien wynikać z analizy instalacji oraz zasad ujętych w przepisach i materiałach technicznych [2][7][4][6].
Kiedy stosować aparaturę do wyższych prądów?
Zakres pracy typowych wyłączników nadprądowych w wykonaniu mieszkaniowym obejmuje prądy do 125 A, natomiast dla wyższych prądów przewidziane są rozwiązania klasy MCCB. Dobór tych urządzeń w budynkach mieszkalnych jest rzadko konieczny, jednak rozróżnienie to porządkuje specyfikowanie aparatury i ułatwia prawidłową budowę rozdzielnicy [5].
Gdzie montować ogranicznik przepięć?
Ogranicznik przepięć najczęściej montuje się w głównej rozdzielnicy bezpośrednio za rozłącznikiem głównym, przed częścią chronioną przez RCD. Taki układ zwiększa odporność instalacji na przepięcia i ogranicza niepożądane wyzwolenia urządzeń ochrony przeciwporażeniowej przy impulsach pochodzenia atmosferycznego lub łączeniowego [5]. Prawidłowe działanie SPD wymaga sprawnego systemu uziemienia oraz właściwego prowadzenia szyn PE i N [5][6].
Skąd pewność że instalacja jest dobrze zabezpieczona?
Potwierdzeniem poprawnego doboru i montażu zabezpieczeń są pomiary i sprawdzenia wykonywane zgodnie z PN HD 60364 w części dotyczącej sprawdzania instalacji, wraz z dokumentacją techniczną i oceną spełnienia kryteriów ochrony przeciwporażeniowej oraz ochrony przed prądami nadmiernymi [1][3][6]. Weryfikacja obejmuje miedzy innymi ciągłość przewodów ochronnych, impedancję pętli zwarcia, działanie RCD oraz ocenę selektywności i koordynacji zabezpieczeń z warunkami zasilania obiektu [1][10][6]. Stosowanie się do aktualnych wymagań eksploatacyjnych i kwalifikacyjnych opisanych w materiałach branżowych dla instalacji do 1 kV zwiększa poziom bezpieczeństwa użytkowania i utrzymania instalacji.
Jak uniknąć typowych błędów przy doborze zabezpieczeń?
Należy zapewnić kompatybilność i selektywność elementów ochrony. Wyłączniki nadprądowe należy dobierać do przewodów i charakteru obwodów, RCD należy stosować zgodnie z wymaganiami ochrony przeciwporażeniowej i warunkami środowiskowymi, a ogranicznik przepięć lokować tak, aby współpracował z układem uziemienia i nie zakłócał pracy RCD [1][3][5][6]. W rozdzielnicy należy prawidłowo zorganizować układ PE i N, wykonać połączenia wyrównawcze i zapewnić poprawne uziemienie, co jest warunkiem skuteczności wszystkich środków ochrony [5][6].
Dlaczego to podejście jest zgodne z wytycznymi i praktyką?
Opisany dobór i rozmieszczenie bezpieczników oraz urządzeń to podejście wynikające bezpośrednio z zasad ochrony przeciwporażeniowej i ochrony przed prądami nadmiernymi oraz z praktyki instalacyjnej rekomendowanej w materiałach technicznych. Uwzględnia on funkcjonalny podział obwodów, zastosowanie wyłączników nadprądowych jako podstawy ochrony, RCD jako ochrony dodatkowej o typowej czułości 30 mA w obwodach ogólnych i ograniczników przepięć w głównej rozdzielnicy, z zachowaniem zasad doboru do warunków środowiskowych i użytkowych określonych w PN HD 60364 [1][3][4][5][6].
Źródła
- http://www.edwardmusial.info/pliki/pn_hd_60364_6_2008.pdf
- https://pstryczekelektryczek.pl/bezpieczniki-domowe-klucz-do-bezpiecznej-instalacji-elektrycznej
- https://badaniedielektrykow.pl/wp-content/uploads/2021/04/Wieloczesciowa-Polska-Norma-60364.pdf
- https://ite.org.pl/rodzaje-bezpiecznikow-w-domowej-instalacji-elektrycznej
- https://geektata.pl/jak-podlaczyc-bezpieczniki-w-skrzynce-elektrycznej-schemat-rozdzielnicy/
- https://elektryka.edu.pl/pn-hd-60364-6/
- https://fentiks.pl/rodzaje-bezpiecznikow-domowych/
- http://www.program-linia.pl/uprawnienia/materialy%20z%20Reksia/Normy%20na%20egzamin%20ustny/4.%20PN-HD%2060364-4-41_2009%20IENN%20-%20Ochrona%20dla%20zapewnienia%20bezpiecze%C5%84stwa.%20Ochrona%20przed%20pora%C5%BCeniem%20elektrycznym.pdf
- https://viessmann.plus/wp-content/uploads/2021/02/IE1__RC_03_02_2021.pdf
- https://www.biblos.pk.edu.pl/ST/2019/12/100000324310/100000324310_Lejdy_InstalacjeElektryczne.pdf
